XC6803特征：
工作电压范围:4.5V ~ 6V
低消耗电流 :100μA (TYP.)
CC充电电流:40mA ~ 280mA 能用外接电阻设定
CV充电电压:4.2V, 4.05V （高温时）内部固定
保护功能
热敏电阻检测功能
再充电功能
UVLO(UnderVoltageLockout)
附带过热停机功能(自动复位)
输入输出电位差监控功能
充电过电压/过电流监控功能 (XC6803xxE)
工作温度范围:-40°C ~ +85°C
产品介绍

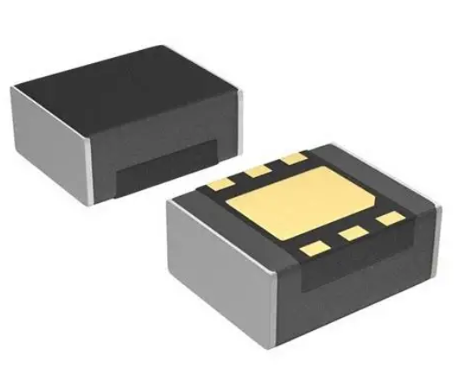

XC6803是用于为1节锂离子电池,锂聚合物电池提供定电压(Constant-Voltage: CV) 充电,定电流 (Constant-Current:CC) 充电方式的线性充电IC。基本充电周期为按微电流充电模式和主充电模式的顺序进行充电。本IC对应了符合JEITA的温度控制,能配合温度控制CV充电电压及CC充电电流，安全地为锂离子/锂聚合物电池充电。此外，通过将电阻连接到充电状态输出端，根据充电状态输出端电压，可确认充电状态。采用了小型,散热性能高的USP-6EL封装组件，可以用最小限度的外接元件构成充电电路。
